功能描述

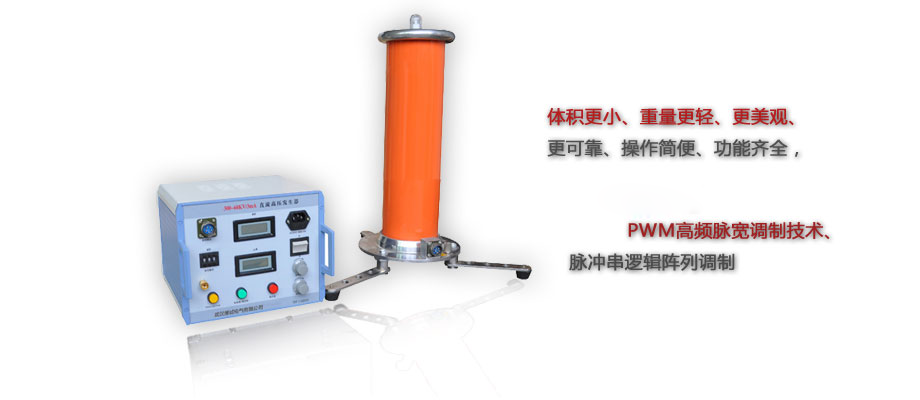

BOZG-Ⅰ 直流高壓發生器是根據中國行業標準ZBF 24003-90《便攜式直流高壓發生器通用技術條件》的要求,研究、設計、制造的,是新時代的科技產品--便攜式直流高壓發生器,是適用于電力部門、廠礦企業動力部門、科研單位、鐵路、化工、發電廠等對氧化鋅避雷器、磁吹避雷器、電力電纜、發電機、變壓器、開關等設備進行直流高壓試驗,是新世紀理想的換代產品.

BOZG-Ⅰ直流高壓發生器采用高頻倍壓電路,應用PWM高頻脈寬調制技術,閉環調整,采用了電壓大反饋,使電壓穩定度大幅度提高.使用性能卓越的大功率IGBT器件及其驅動技術,并根據電磁兼容性理論,采用特殊屏蔽、隔離和接地等措施.使直流高壓發生器實現了高品質、便攜式,并能承受額定電壓放電而不損壞.

BOZG-Ⅰ直流高壓發生器主要部件選用美國、德國、日本等國先進技術的元器件,使儀器更可靠、更穩定,倍壓筒體用德國技術研制生產,高頻變壓器經有關專家特殊設計、體積小,容量大,過載能力強,便于現場作業試驗.展望未來,企業將繼續積極開拓市場.以質量和信譽為生命,不斷提高科技水平,研制出尖端的優質產品,以滿足用戶的需要,努力開拓,再鑄新世紀的輝煌.

產品別名

直流高壓發生器、一體式直流高壓發生器、便攜式直流高壓發生器、直高發、直流高壓發生裝置

儀器特點

1.體積更小、重量更輕、更美觀、更可靠、操作簡便、功能齊全,便于野外使用,是新世紀最理想的可靠產品.

2.采用先進技術、工藝制造,應用PWM高頻脈寬調制技術、脈沖串邏輯陣列調制,采用大功率IGBT器件,利用高頻技術提高頻率,頻率高達100kHz,從而使輸出高壓穩定度更高,波紋系數更小.

3.按免維修設計,主要部件均選用美、德、日等國進口先進技術的元器件,經久耐用,不怕連續對地直接短路放電.

4.精度高、測量準確.電壓、電流表均為數字顯示,電壓分辨率為0.1kV,電流分辨率為0.1uA,控制箱上電壓表直接顯示加在負載試品上的電壓值,使用時無需外加分壓器,接線簡單.儀器具有高、低壓端測量泄漏電流,高壓端采用圓形屏蔽數字表顯示,不怕放電沖擊,抗干擾性能好,適合現場使用.

5.電壓調節穩定度高,全量程平滑調壓,輸出電壓調節采用進口單個多圈電位器,升壓過程平穩,調節精度高,并設計有粗調和細調功能.電壓調節精度優于0.1%,電壓、電流測量誤差小于1.0%,脈動因數優于0.5%.

6.負極性輸出、零啟動、連續可調、有過電壓、過電流、回零、接地保護、特有斷線保護等各種保護功能.自動保護電路功能強,保護完善可靠,使操作安全,各種技術指標均優于行業標準及優于同類產品.

7.增設了高精度75%VDC-1mA的功能,做氧化鋅避雷器測量帶來極大的方便.輕輕一按無須計算.本儀器控制箱上有75%的電壓功能鍵,在做避雷器試驗時,當電流升到1000uA時、就打開0.75的按鈕,這時電壓表、電流表所顯示的值就是75%的數據,做完后應立即將升壓的旋鈕回到零位上,同時將細調電壓旋鈕回到零位上,并應立即按綠色按鈕,切斷高壓并關閉電源開關.再做其它的試驗.

8.方便的過電壓整定設置功能,采用了數字撥盤開關,能將整定電壓值直觀顯示,使你操作更隨意,顯示數值單位為kV.

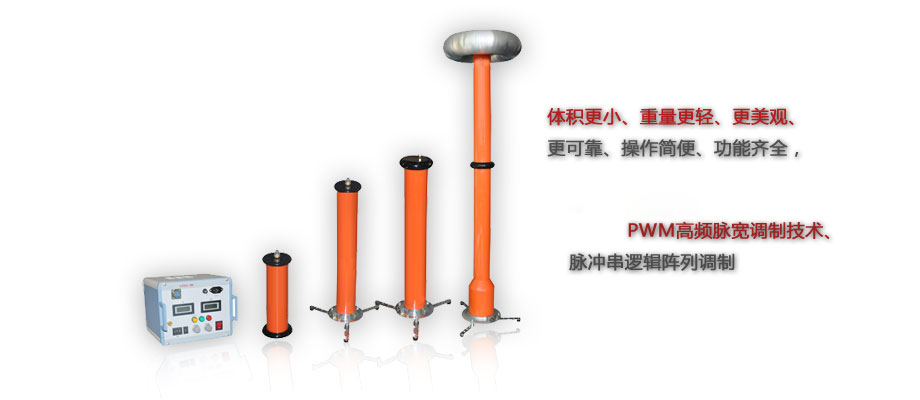

9.倍壓筒可分節結構,現場使用,靈活方便,一機多用,經濟實惠.

10.底部設有三只內藏式支撐腳,增加了倍壓筒的穩定性.

技術參數

規 格技術參數	60/2	60/3	100/10	160/2	180/2	200/2	300/3	100/200 3/2	200/300 3/2	其它等級
輸出電壓 (kV)	60	60	100	160	180	200	300	100/200	200/300	600～800kV等合同定做。
輸出電流(mA)	2	3	10	2	2	2	3	3/2	3/2
輸出功率(W)	120	180	1000	320	360	400	900	300/400	600
充電電流 (mA)	3.0	4.5	12.0	3.0	3.0	3.0	4.5	4.5/3.0	4.5/3.0
機箱重量	4.3	4.5	5.3	4.3	4.3	4.4	5.5	4.5	8.1
倍壓筒尺寸	Φ80 ×500	Φ80 ×620	Φ80 ×770	Φ80 ×770	Φ110 ×770	Φ110 ×770	Φ160 ×1250	Φ110 ×800	Φ110 ×1350
倍壓重量	6.3	6.5	7.5	7.2	7.2	7.2	7.6	7.5	12.6
高壓極性	負電壓極性,零電壓啟動,連續可調。
工作電源	AC 220V±10%;50Hz
電壓測量誤差	1.0%（滿度）±1個字,最高分辨率0.1%kV
電流測量誤差	1.0%（滿度）±1個字,最高分辨率0.1%uA
過壓整定誤差	≤1.0%
0.75切換誤差	≤0.5%
波紋系數	≤1.0%
電壓穩定度	隨機波動,電源電壓變化±10%時≤0.5%
工作方式	間斷使用;額定負載30分鐘;1.1倍額定電壓使用:10分鐘
環境溫度	-15℃～50℃
相對濕度	當溫度為25℃時，不大于90%(無凝露)
海拔高度	2500米以下
