功能描述

BOXZ變頻串聯諧振試驗裝置是運用串聯諧振原理,利用勵磁變壓器激發串聯諧振回路,調節變頻控制器的輸出頻率,使回路電感L和試品C串聯諧振,諧振電壓即為加到試品上電壓.變頻諧振試驗裝置廣泛用于電力、冶金、石油、化工等行業,適用于大容量,高電壓的電容性試品的交接和預防性試驗.

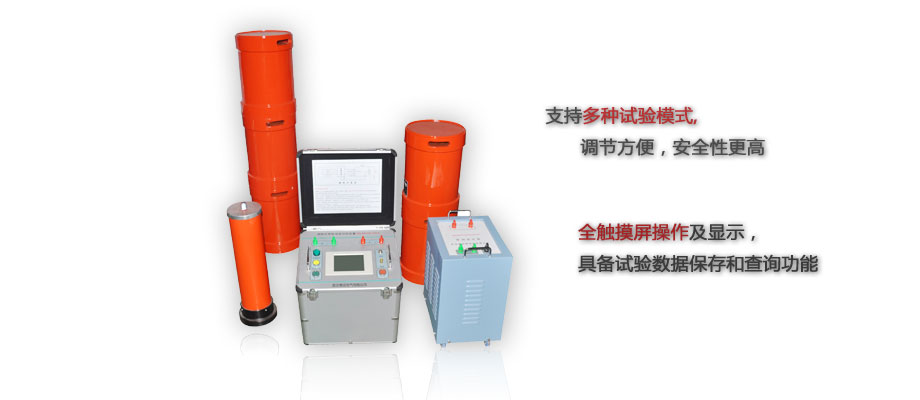

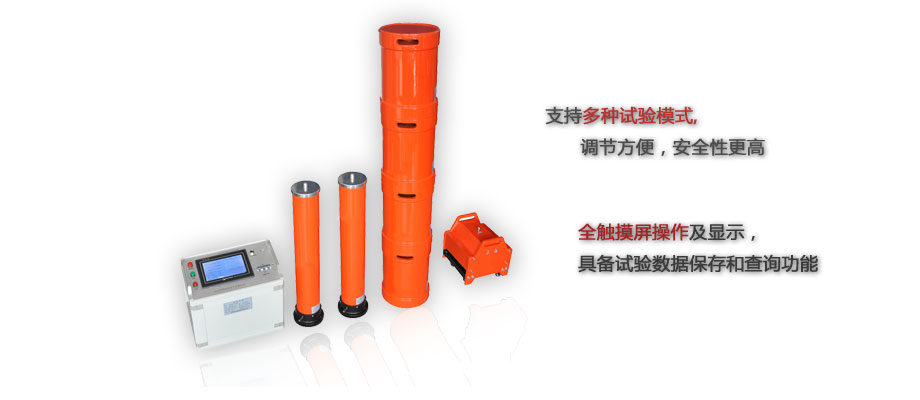

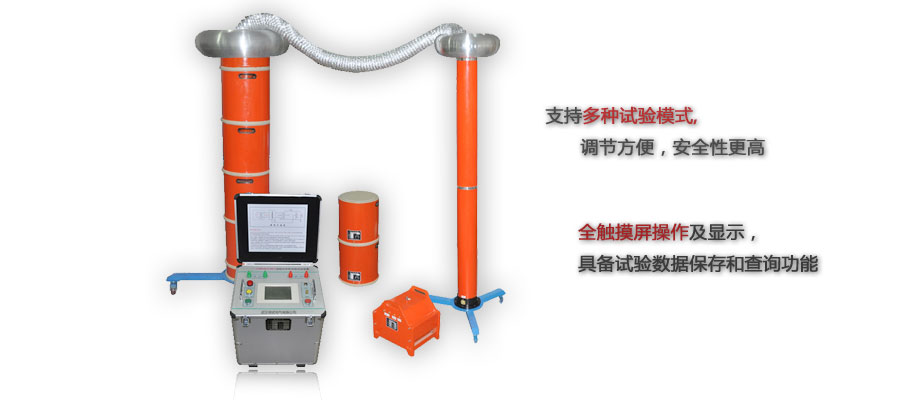

BOXZ變頻串聯諧振試驗裝置主要由變頻控制器,勵磁變壓器,高壓電抗器,高壓分壓器等組成.變頻控制器又分兩大類,20KW及以上為控制臺 式,20KW以下為便攜箱式;它由控制器和濾波器組成.變頻控制器主要作用是把幅值和頻率都固定的380V或200V工頻正弦交流電轉變?yōu)榉岛皖l率可調 的正弦波.并為整套設備提供電源.勵磁變壓器的作用是將變頻電源輸出的電壓升到合適的試驗電壓.高壓電抗器L是諧振回路重要部件,當電源頻率等于 1/(2π√LCX)時,它與被試品CX發生串聯諧振.

BOXZ變頻串聯諧振試驗裝置用于10KV、35KV、110KV、220KV、500KV聚己烯電力電纜交流耐壓試驗.適用于60KV、220KV,500KVGIS交流耐壓試驗.適用于大型變壓器,發電機組工頻耐壓試驗;電力變壓器感應耐壓試驗;接地電阻測量.

產品別名

串聯諧振、串聯諧振試驗裝置、變頻諧振、變頻串聯諧振、串聯諧振試驗設備、串聯諧振耐壓試驗裝置

儀器特點

1、穩定性、可靠性高.系統采用進口功率元件作為功率變換的核心,電壓輸出和頻率輸出穩定,電磁兼容設計合理,保護功能完善,經過多次高壓直接對地短路的測試,系統仍然保持完好,同時系統也有很強的過載能力

2、自動調諧功能強大.系統自動調諧時,從30Hz到300Hz自動掃頻,顯示掃頻曲線,用戶能直觀地看到系統調諧過程;掃頻完成后,系統根據掃頻初步找到的諧振頻點,在其±5Hz范圍內以0.01Hz為分辨率進行頻率細掃,最后精確鎖定諧振頻率

3、支持多種試驗?zāi)Ｊ?系統支持"自動調諧+手動調壓","自動調諧+自動調壓","手動調諧+手動調

壓"等試驗?zāi)Ｊ?推薦使用"自動調諧+手動調壓"模式,既能快速找到諧振點,又能通過手動調壓控制試驗過程,安全性更高

4、系統人機交互界面友好.試驗參數設置、試驗控制、試驗結果等同屏顯示,直觀清晰,并具有自動計時及操作提示功能.全觸摸屏操作及顯示,具備試驗數據保存和查詢功能

5、保護功能完善.具備零位保護(電壓輸出控制旋鈕不在零位時,禁止系統啟動),過壓保護,過流保護,閃絡保護等功能,保證了系統的可靠性.

技術參數
