功能描述

BOXZ變電站串聯諧振試驗裝置主要針對220kV及以下變電站一次電氣設備交流耐壓試驗設計制造.可按規程要求滿足變壓器、GIS系統、SF6開關、電纜、套管等容性設備交流耐壓試驗.變電站變頻串聯諧振試驗裝置既可滿足高電壓、小電流的設備試驗條件要求,又可滿足低電壓、大電流的設備試驗條件要求,具有較寬的適用范圍,是地、市、縣級高壓試驗部門及電力承裝、修試工程單位理想的耐壓設備.

變電站變頻串聯諧振試驗裝置主要由變頻控制電源、激勵變壓器、電抗器、電容分壓器組成.其中變頻控制電源采用進口專用的SPWM數字式波形發生芯片,頻率分辨率為16位,在20~300Hz時頻率細度可達0.1Hz,同時采用了正交非同步固定式載波調制方式,確保在整個頻率區間內輸出波形良好;功率部分采用了先進的IPM模塊,確保儀器穩定和安全.

產品別名

串聯諧振、串聯諧振試驗裝置、變頻諧振、變頻串聯諧振、串聯諧振試驗設備串聯諧振耐壓試驗裝置

儀器特點

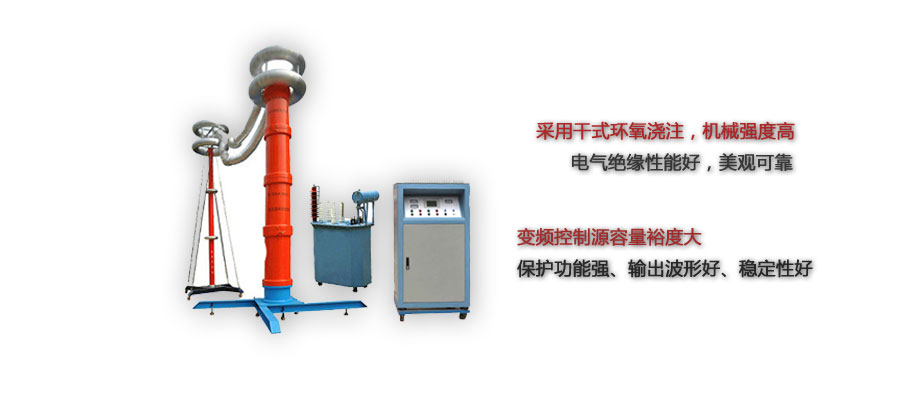

1、同電壓等級、同容量的電抗器其體積較小、重量較輕;在額定負載時溫升小;采用干式環氧澆注,機械強度高,電氣絕緣性能好,美觀可靠

2、變頻電源控制箱容量裕度大;保護功能強;輸出波形好;穩定性好;具備多種工作模式,操作方便;單相220V或是三相380V輸入電源通用,方便現場取電

3、配置靈活.可選配不同類型電抗器,滿足不同試品要求,實現一機多用,性價比高 .

技術參數

1、額定輸出電壓:0~800kV(AC有效值)及其以下

2、輸出頻率:20~300Hz

3、諧振電壓波形:純正弦波,波形畸變率<1.0%

4、最大試驗容量:1000kVA及其以下

5、工作制:滿功率輸出下,一次連續工作時間15min

6、品質因數:30~90

7、頻率調節靈敏度:0.1Hz,不穩定度<0.05%

8、工作電源:380/220V±15%/50Hz±5%

系列產品配置及適用范圍:

產品型號名稱	適用范圍（10kV～500kV電壓等級變電站電氣設備交流耐壓設備，頻率30～300Hz）
產品型號名稱	變頻源	諧振電抗器	激勵變壓器	分壓器	適用范圍
BOXZ-50/50/25	3kW	25kV/1A二臺（干式）	3kVA （干式）	50kV	1000kVA及以下10kV電力變 10kV開關、母線、PT、CT等 10kV（300mm²）電纜≤1.0km
BOXZ-108/108/27	5kW	27kV/1A四臺（干式）	5kVA （干式）	110kV	31500kVA及以下35kV電力變 35kV開關、母線、PT、CT等 10kV（300mm²）電纜2km 35kV （300mm²）電纜0.5km
BOXZ-200/200/50	10kW	50kV/1A四臺（干式）	10kVA （干式）	200kV	50000kVA及以下110kV電力變 110kVGIS、PT、CT等（預防性試驗） 35kV（300mm²）電纜≤1.0km 10kV （300mm²）電纜≤2.0km
BOXZ-270/270/45	15kW	45kV/1A六臺（干式）	15kVA （干式）	300kV	50000kVA及以下110kV電力變 110kVGIS、PT、CT等 35kV（300mm²)電纜≤1.2km 10kV （300mm²)電纜≤3.0km
BOXZ-800/400/50	30kW	50kV/2A八臺（干式） 100kV/2A四臺（油浸式）	30kVA （干式） 30kA （油浸式）	400kV	80000kVA及以下220kV電力變 50000kVA及以下110kV電力變 110kV/220kVGIS、PT、CT等 35kV（300mm²）電纜≤2.0km 110kV （300mm²）電纜≤0.7km
BOXZ-1600/800/200	60kW	200kV/2A四臺（油浸式）	60kVA （干式）	800kV	80000kVA及以下220kV電力變 50000kVA及以下110kV電力變 500kVGIS、PT、CT等 220kV開關、GIS、PT、CT等 110kV（400mm²）電纜≤1.5km 220kV （400mm²）電纜≤1.0km
