功能描述

BOXZ系列電纜變頻串聯諧振試驗裝置,采用了調節電源的頻率的方式,使得電抗器與被試電容器實現諧振,在被試品上獲得高電壓大電流,是當前高電壓試驗的一種新的方法和潮流,在國內外已經得到廣泛的應用.

BOXZ系列電纜變頻串聯諧振試驗裝置采用了專用的SPWM數字式波形發生芯片,頻率分辨率16位,在20~300Hz時頻率細度可達0.1Hz;采用了正交非同步固定式載波調制方式,確保在整個頻率區間內輸出波形良好;功率部分采用了先進的IPM模塊,在最小重量下確保儀器穩定和安全.

BOXZ系列電纜變頻串聯諧振試驗裝置由調頻調壓電源、勵磁變壓器、電抗器、電容分壓器組成.

產品別名

串聯諧振、串聯諧振試驗裝置、變頻諧振、變頻串聯諧振、串聯諧振試驗設備、串聯諧振耐壓試驗裝置、電纜串聯諧振試驗裝置

儀器特點

1、35kV及其以下電壓等級的電纜使用數量多,試驗工作量大,所以此類耐壓試驗裝置體積小,重量輕,便攜式電纜耐壓試驗系統由此而誕生

2、本系統要求單個人能現場搬動的部件重量不超過30kg,要求兩個人能現場搬動的部件重量不超過 60kg,適合現場搬運

3、電源采用220V單相電源或380V單電源,方便現場取電

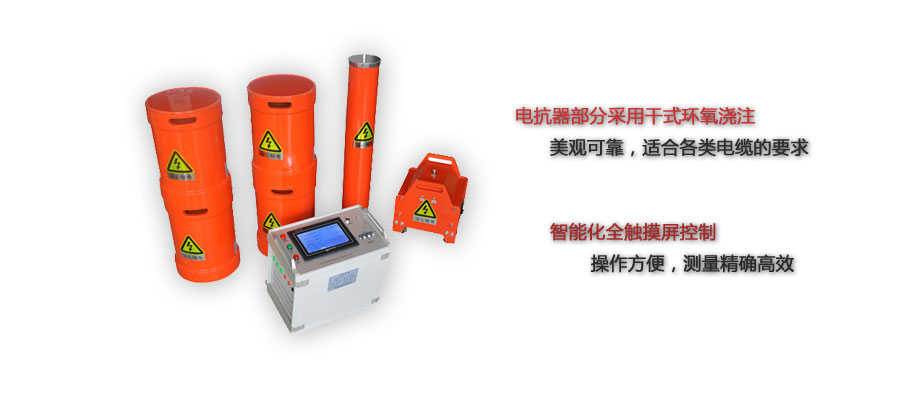

4、電抗器部分采用干式環氧澆注,美觀可靠,適合各類電纜的要求

5、110kV及以上電壓等級電纜耐壓試驗采用油浸式電抗器,在單體重量超過100kg時,可選配我公司專用小型電動吊車

技術參數

1、額定輸出電壓:0~66kV(有效值)及以下

2、輸出頻率:20~300Hz

3、諧振電壓波形:正弦波,波形畸變率≤1%

4、滿負載工作時間:連續工作時間60min

5、系統品質因數:最大負載下≥20

6、頻率調節:細度0.1Hz,不穩定度≤0.01%

7、工作電源:220V或380V單相市電

系列產品配置及適用范圍:

35kV及以下電纜耐壓裝置配置表:

110kV及以上電纜耐壓裝置配置表：
