功能描述
BOJB-902微機繼電保護測試儀是保證電力系統安全可靠運行的一種重要測試工具.隨著計算機技術、微電子技術、電力電子技術的飛速發展,應用現代化技術成果不斷推出新型高性能繼電保護測試裝置是技術進步的必然趨勢.

產品別名
微機繼電保護測試儀、繼電保護檢測儀、繼電保護測試儀、繼電保護校驗儀、繼電保護綜合測試儀、繼電保護裝置、六相繼電保護測試儀、多功能繼電保護測試儀

儀器特點

經典的Windows XP操作界面,人機界面友好,操作簡便快捷,為了方便用戶使用,定義了大量鍵盤快捷鍵,使得操作"一鍵到位"

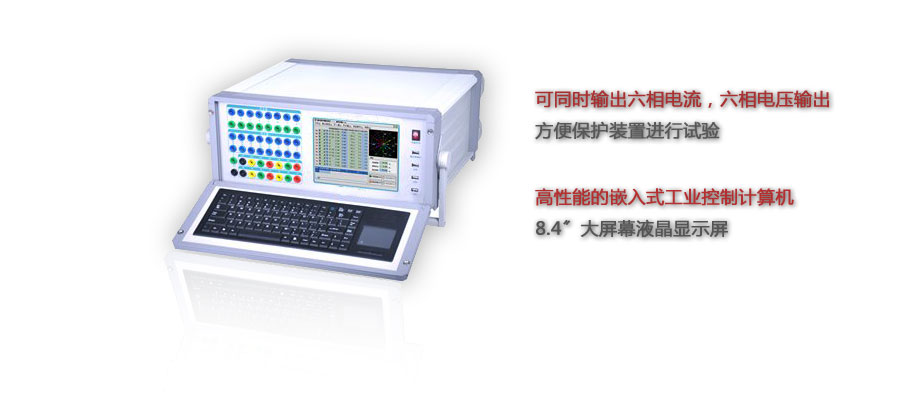

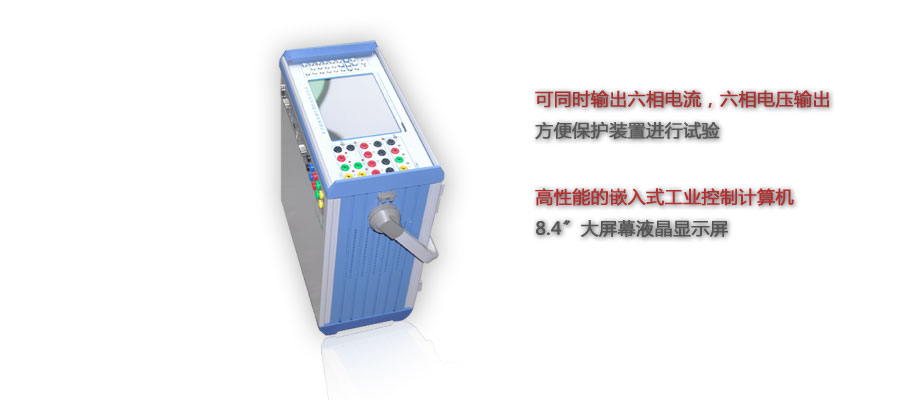

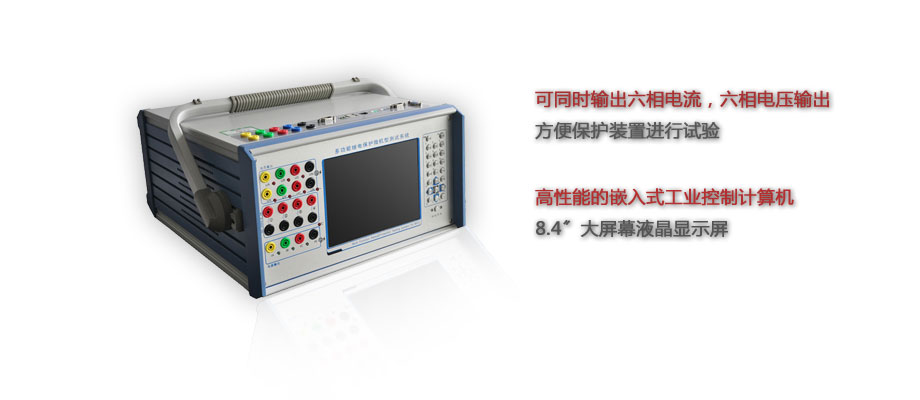

高性能的嵌入式工業控制計算機和8.4〞大屏幕高分辨力彩色TFT液晶顯示屏,可以提供豐富直觀的信息,包括設備當前的工作狀態、下一步工作提示及各種幫助信息等

配備有超薄型工業鍵盤和光電鼠標,可以象操作普通PC機一樣通過鍵盤或鼠標完成各種操作

配備有外接USB接口,可以方便地進行數據存取和軟件維護

無需外接其它設備即可以完成所有項目的測試,自動顯示、記錄測試數據,完成矢量圖和特性曲線的描繪

采用高性能D/A轉換器,產生的波形精度高、線性好,并且具備良好的瞬態響應和幅頻特性.在整個測量范圍內都能保證波形精度等指標要求

采用獨特的算法,產生的波形精確,完全不同于曲線擬和的波形產生方法,保證信號為純正的正弦波

可直接輸出交流電壓、交流電流、直流電壓、直流電流,可變幅值、相位、頻率, 2 ~ 20次諧波

功率放大部分采用新型大功率高保真線性功放電路,輸出功率大、紋波干擾小,每相電壓可輸出120V、電流可輸出30A.在輸出電流達到30A時,波形仍能保證不失真、不削峰

具有16個開入量輸入和8對空接點開出量輸出接口.開入量輸入接口能自動適應無源(空接點)、有源,并能自動適應有源輸入的極性,在輸入電壓±250V范圍內能正常工作

提供各種自動測試軟件模塊和GPS同步觸發試驗(選配)等

GPS同步觸發誤差小于50μS

可以完成各種復雜的校驗工作,能方便地測試及掃描各種保護定值,進行故障回放.可以實時存儲測試數據,顯示矢量圖,打印報表等

采用精心設計的機箱結構,體積小,散熱良好,重量輕,易攜帶,流動試驗方便

儀器具有自我保護功能,采用合理設計的散熱結構,并具有可靠完善的多種保護措施及電源軟啟動,和一定的故障自診斷及閉鎖功能 .

技術參數

1、交流電流源

單相輸出:6*30A

六相并聯:180A

最大輸出功率:≥250VA/相

各相輸出電流幅度、頻率和相位可以獨立調節

輸出精度:

0.1A ~0.5A:±10mA

0.5A ~ 10A:±0.2%

10A ~ 30A:±0.5%

分辨力:

0.1A ~ 10A:1mA

10A ~ 30A:10mA

單相連續輸出時間:

在 0 ~ 5A 范圍內,能連續輸出

在 5A ~ 10A 范圍內,連續輸出時間 ≥45秒

在10A ~ 20A 范圍內,連續輸出時間 ≥10秒

在20A ~ 30A 范圍內,連續輸出時間 ≥3秒

2、交流電壓源

單相輸出:6×120V

最大輸出功率:≥60VA/相

六相有共用中性點的電壓源

各相輸出幅度、頻率、相位可以獨立調節

輸出精度:

1V ~ 5V:±10mV

5V~120V:±0.2%

分辨力:

1V ~ 10V:1mV

10V~120V:10mV

3、直流電流源

單相輸出:-5A ~ +5A

最大輸出功率:≥100VA

輸出精度:

±0.5A ~ ±1A:±10mA

±1A ~ ±5A:±0.5%

分辨力:

±0.5A ~ ±1A:1mA

±1A ~ ±5A:10mA

4、直流電壓源

單相輸出:-150V ~ +150V

最大輸出功率:≥100VA

輸出精度:

±1V ~ ±10V:±10mV

±10V ~ ±150V:±0.5%

分辨力:

±1V ~ ±10V:1mV

±10V ~ ±150V:10mV

5、交流電壓、電流源角度

相角范圍:0°~ 360°

相角精度:±0.5°

相角分辨力:0.1°

6、交流電壓、電流源頻率

頻率范圍:1~1000Hz

頻率精度:

1Hz ~ 100Hz:±0.005Hz

100Hz ~ 1000Hz:±0.01Hz

頻率分辨力:1mHz

能輸出2 ~ 20次任意幅值的諧波

7、同步性

電壓電流同步性 ≤10μS

8、開入量

16路獨立開關接點輸入

兼容空接點與15V ~ 250V有源接點,能夠自動識別有源接點的極性

計時精度:在小于1S時 ≤1mS

9、開出量

8對可編程開關空接點輸出

接點容量:

250VDC,0.5A

250VAC,0.5A

10、供電電源

交流輸入電壓

額定值:220V ± 10%

基準值:220V ± 2%

交流供電頻率:

額定值:50Hz ± 10%

基準值:50Hz ± 2%

11、箱體尺寸與重量

箱體尺寸:420mm*190mm*470mm

重量:約22kg

12、使用環境條件

環境溫度:-10℃~+45℃

相對濕度:≤90%

大氣壓強:80~110kPa
