氧化鋅避雷器測試儀是電力系統以及氧化鋅避雷器生產廠現場試驗必不可少的設備.下面來講解其使用方法和故障處理分析:



    儀器使用方法



    1、打開儀器箱蓋,將儀器外殼牢固接地.



    2、將避雷器的一端插入儀器的高壓套管內(H端),另一端用線夾夾住引到L端(紅接線柱).或者用專用的絕緣線從高壓端引出外接試品



    注意:L端為測量地,禁止與保護地線(大地)相連.



    3、合上電源開關,儀器內部自檢后,報警燈亮,放電燈亮,按一下檢測按鈕后,兩塊表頭指示值為零±1個字.



    4、按一下復位鍵,報警燈滅,儀器進入檢測狀態,校準/測量轉換按鈕置于測量狀態(凸起時),可以進行測試.



    5、按下檢測按鈕約1秒鐘后松開,儀器自動完成MOA的全部檢測項目.U1mA下的電壓與0.75U1mA下的泄漏電流分別顯示并自動鎖存在兩表頭上.



    6、注意事項



    (1)如果按下檢測按鈕報警燈亮,表明MOA的內部有接觸不良的缺陷,或者是外部接線不牢,待放電燈亮后,檢查外部接線是否有問題,或者更換試品后再按一下復位鍵,進行下一次檢測.



    (2)如果報警燈不亮,表明MOA的內部接觸良好,接線無問題,儀器將自動進入測量U1mA和Id的狀態,并將測試的結果顯示在表頭上,待放電燈亮后,檢測結束,拆除試驗接線或者更換試品進行下一次測試.



    儀器調試及故障處理



    1、儀器表頭的調零



    儀器使用一段時間后,可能會需要調整一下.調整方法是:啟動儀器,報警燈亮,(這時不要接入試品),按住檢測按鈕不放,調節面板上的相應電位器,直到表頭指示分別為"零±1個字".電壓和電流調零分別進行.



    2、0.75U1mA的校準



    將校準/測量轉換按鈕置0.75U1mA狀態(按下時),接好試品,按下檢測按鈕,讀取U1mA的電壓值后,松開檢測按鈕,此時儀器電壓馬上會變?yōu)榱硪粋€(gè)電壓值U1即0.75U1mA,兩者進行比校,如果U1=0.75U1mA,則不需調整;U1≠0.75U1mA,則進行適當?shù)恼{(diào)整,調整線路板上的相應電位器,直到U1=0.75U1mA.儀器校準后,能在相當長的時間由保證測量精度,不需頻繁調整.校準完畢,將校準按鈕置U1mA狀態.



    3、儀器誤差調整

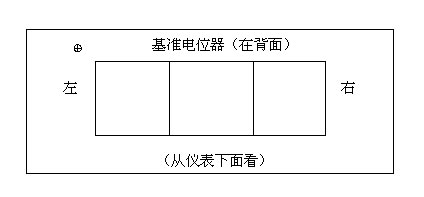

    儀器使用一段時間后,如果發現有誤差,則可進行調整,接一個已知U1mA的試品,假設為27.0kV,按住檢測按鈕不放,看電壓表的指示值是否與試品的參考電壓U1mA(27.0kV)相等,如不相等,調整電壓表表頭左邊的基準電位器,調整完畢,松開檢測按鈕.



    4、簡易故障的處理



    如果電流表表頭顯示"[[["或者和調不到零時,說明電流回路的輸入保護級運放(CA3140E)IC1相當于保險管損壞,更換配置的元件.若是電壓表則更換IC2.
