工頻耐壓試驗裝置主要是檢查什么的(含操作步驟和原理圖)

工頻耐壓試驗裝置主要是檢查變壓器的主絕緣強度，對于檢查主絕緣有無局部缺陷具有決定性的作用。它是檢查驗證變壓器設計、制造和安裝質量的重要手段。工頻耐壓試驗裝置主要用于全絕緣變壓器或分級絕緣變壓器的中性點耐壓及低壓繞組的耐壓試驗。

工頻耐壓試驗裝置的操作步驟和工作原理

工頻交流耐壓試驗裝置對于固定有機絕緣來說屬于破壞性試驗，它會使原來存在的絕緣弱點進一步發展，使絕緣強度逐漸降低，形成絕緣內部劣化的累積效應。因此，在使用工頻交流耐壓試驗裝置前，必須對被試設備先進行絕緣電阻、吸收比、泄漏電流、介質損失角等項目的試驗。試驗結果正常，方能使用工頻交流耐壓試驗裝置；若發現設備絕緣狀況不良，必須先進行處理后再使用工頻耐壓試驗裝置，避免造成不應有的絕緣擊穿。同時必須正確地選擇試驗電壓和耐壓時間。

交流耐壓分為：0.1Hz超低頻交流耐壓，工頻交流耐壓，變頻交流耐壓

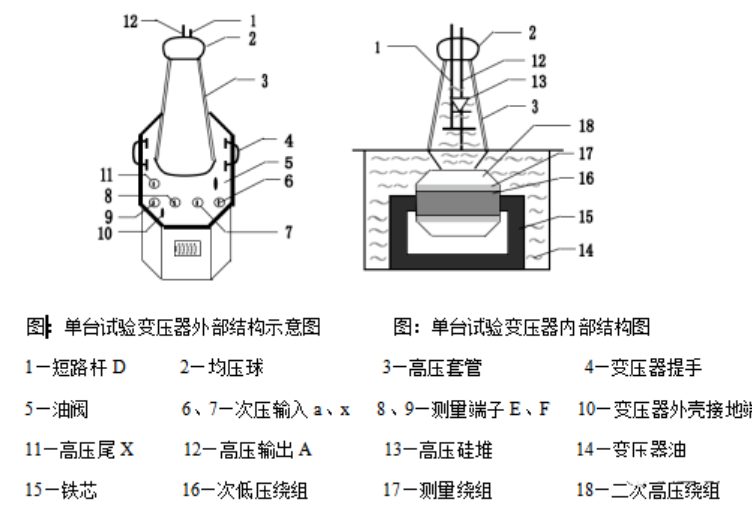

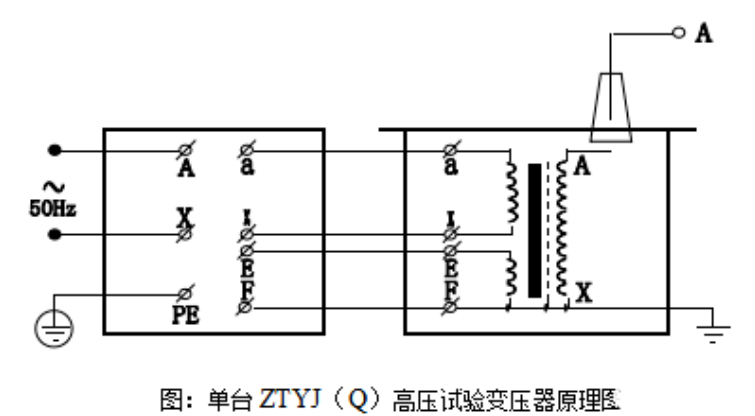

用工頻電源接入自偶調壓器，利用調壓器的電壓調節，出入至試驗變壓器的初級繞組，根據電磁感應原理，在試驗變壓器高壓繞組可獲得試驗所需的高電壓。

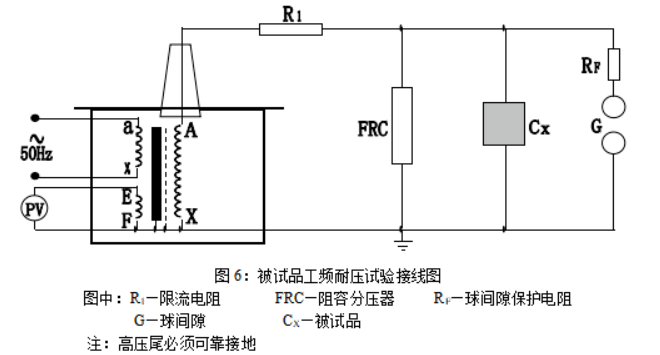

使用工頻耐壓試驗裝置對變壓器進行試驗的接線電路圖如下圖所示

工頻耐壓試驗裝置的限流電阻R1應根據試驗變壓器的額定容量來選擇。如高壓側額定輸出電流在100~300mA時，可取0.5~1Ω/V(試驗電壓)；高壓側額定輸出電流為1A以上時，可取1Ω/V(試驗電壓)。常用水電阻作為限流電阻，管子長度可按150kV/m考慮，管子粗細應具有足夠的熱容量(水阻液配制方法：用蒸餾水加入適量硫酸銅配制成各種不同的阻值)。

球間隙及保護電阻：當電壓超過球間隙整定值時(一般取試驗電壓的110%~120%)，球間隙放電，對被試品起到保護作用。球間隙保護電阻可按1Ω/V(試驗電壓)選取。

在使用工頻耐壓試驗裝置時，低電壓側測量電壓(儀表電壓)不是非常準確的，其原因是由于試驗變壓器存在著漏抗，在這個漏抗上必然存在著壓降或容升，使試品上的電壓低于或高于低壓側測量電壓表上反映出來的電壓。使用工頻耐壓試驗裝置時，被試品上的電壓高于試驗變壓器的輸出電壓，也就是所謂容升現象。感應耐壓試驗時，試驗變壓器的漏抗必然存在著壓降。為了準確測量被試品上所施加的電壓，因此常在高壓側接入阻容分壓器來測量電壓。
