一、簡介：

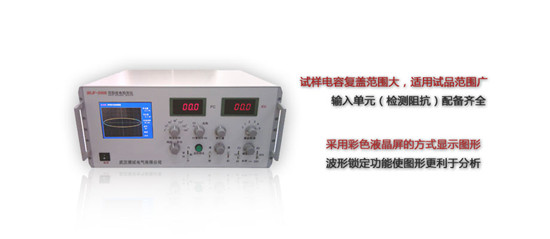

BOJF-2008局部放電測試儀是我們繼JF－8001（仿MODEL－5）、JF－8201、JF－8601、JF－9801型局部放電測試儀后研制開發生產的又一新穎儀器。它基本保持了前幾種儀器的優點和功能，又根據當今國內外局放儀研究領域的先進理論，參照國際電工委員會（IEC）標準，采用了先進電路，引用了先進技術，通過各地用戶廣泛試用后的不斷改進而成的。
BOJF-2008局部放電測試儀具有靈敏度高，適用試品范圍廣，采用大面積示波管試驗波形顯示清晰，有高頻橢圓掃描（攝取功率小于1伏安），放大系統動態范圍大，頻帶組合多（九種），有輔助零標系統，放電量表具有線性、對數雙功能指針式表頭和數字式表頭，同時顯示放電脈沖的放電量。無論在小信號、大信號情況下放電量的讀數都能更準確、更穩定。
BOJF-2008局放儀具有體積小、重量輕的特點，是攜帶式儀器。它是研究、開發新型高電壓電工產品和提高產品質量的有力輔助工具，也是現場判斷設備正常與否的有效測試儀器。該儀器與JZF－9或JZF—10型校正脈沖發生器配合使用。尤其適合電力部門、生產制造廠和科研單位等廣泛使用的一種實用的局部放電測試儀器。
二、主要技術指標
1、可測試品的電容量范圍6PF~250µF。
2、檢測靈敏度允許電流（見表一）：
表一、檢測靈敏度及輸入單元允許電流值。
|
輸入單
元序號
|
調諧電容范圍
|
靈敏度（PC）
（不平衡電路）
|
允許電流有效值
|
|
不平衡電路
|
平衡電路
|
|
1
|
0～25～100PF
|
0.02
|
30mA
|
0.25A
|
|
2
|
25～100～400PF
|
0.04
|
50mA
|
0.5A
|
|
3
|
100～400～1500PF
|
0.06
|
120mA
|
1A
|
|
4
|
400～1500～6000PF
|
0.1
|
0.25A
|
2A
|
|
5
|
1500～6000～25000PF
|
0.2
|
0.5A
|
4A
|
|
6
|
0.006～0.025～0.1μF
|
0.3
|
1A
|
8A
|
|
7
|
0.025～0.1～0.4μF
|
0.5
|
2A
|
15A
|
|
8
|
0.1～0.4～1.5μF
|
1
|
4A
|
30A
|
|
9
|
0.4～1.5～6.0μF
|
1.5
|
8A
|
60A
|
|
10
|
1.5～6.0～25μF
|
2.5
|
15A
|
120A
|
|
11
|
6.0～25～60μF
|
5
|
25A
|
200A
|
|
12
|
25～60～250μF
|
10
|
50A
|
300A
|
|
7R
|
電阻
|
0.5
|
2A
|
15A
|
3、橢圓掃描時基：
（1）頻率50（內）、100、150、200、400HZ。
（2）旋轉：以30°為一檔，可旋轉360°。
（3）工作方法：橢圓——擴展——直線。
（4）高頻時基橢圓可按輸入電壓（10～250V）調節至正常大小，其攝取功率<1伏安，并有過載自動保護裝置。
4、顯示單元
采用124×104mm2矩形示波管，有亮度與聚焦調節旋紐。
5、放大器
（1）3dB低頻端頻率fL：10、20、40KHZ任選。
（2）3dB高頻端頻率fH：80、200、300KHZ任選。
（3）增益調節，粗調6檔，檔間增益差20±1dB，細調范圍>20dB。
（4）正負脈沖響應不對稱性<1dB。
6、時間窗
（1）窗寬：可調，50HZ下15°～ 150°。
（2）窗位置：每一窗可旋轉0°～ 170°。
（3）兩個時間窗可分別或同時開。
（4）具有一次性轟擊裝置，轟擊時間約20ms（供拍照用）。
7、脈沖峰值表
（1）線性刻度指針式表頭0—100 誤差±5%（以滿刻度計）。
（2）對數刻度指針式表頭0—10—100 誤差±5%（以滿刻度計）。
（3）數字表頭：以3位半LED數字表顯示
0—100 誤差：±3%（以滿刻度計）。
8、試驗電壓表
（1）量程100KV（用100KV電壓表電阻R）。
（2）顯示：3位半數字電壓表。
（3）誤差：±3%。
9、零標系統
（1）內部零標發生器的零標志可變換極性，并可旋轉0～180°以使本電壓電阻R產生的真零標位置極性相符。
（2）零標志與所有橢圓掃描頻率相一致。
10、結構
（1）體積530×550×220mm3
（2）重量：約22KG。
三、附 件
本儀器附件：
1、專用測量電纜（8米） 2根。
2、電源線 1根
3、保險絲 3只。
4、使用說明書 1份。
